在精密流體測量領域，微管流量計因其對小流量、高精度測量的卓越能力而備受青睞。其核心感知部件——超聲波換能器的性能，直接決定了整套測量系統的精度與可靠性。然而，面對多樣的應用場景與微管尺寸，如何為您的微管流量計選擇合適的換能器，成為確保測量成功的關鍵一步。
一·工作頻率的權衡
換能器的工作頻率是基礎性參數。對于微管流量計應用，常見的頻率選擇包括2MHz、3MHz及4MHz等。頻率的選擇并非越高越好，而需進行綜合權衡。較高頻率(如4MHz)的超聲波波長短，聲束集中，在微小管道內具有更佳的空間分辨率，但對流體中的微小氣泡或雜質可能更為敏感。適中頻率(如2MHz或3MHz)則通常具有更強的穿透能力和環境適應性。最終選擇需緊密貼合被測流體的物性(如潔凈度、均勻性)及對測量分辨率的具體要求。
二·尺寸與管道的精密匹配
微管流量計所測量的管道內徑通常較小，常見的有4mm、6mm、8mm、10mm等規格。換能器的尺寸(特別是晶片尺寸與外殼結構)必須與目標管道尺寸精密匹配。不匹配的選型會導致一系列問題：尺寸過小，可能導致超聲波信號能量不足，無法有效穿透管壁與流體;尺寸過大，則可能難以安裝，或因其聲場特性干擾測量精度。正確的尺寸匹配，是確保超聲波信號高效發射、接收，從而獲得穩定、高信噪比測量信號的根本前提。

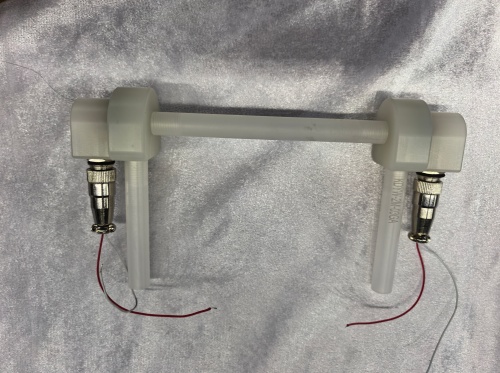

三·“凹”字形結構的特殊考量
為了追求更優的測量性能與便捷的安裝，部分設計會采用將換能器預置于特制“凹”字形基座中的方式。此類集成化設計，除了上述的頻率與尺寸因素外，還需額外精細考量換能器的安裝角度與基座凹槽的精密加工尺寸。安裝角度(即入射角)必須根據聲學原理與管材聲速精確計算設定，以確保超聲波能以最佳路徑穿過流體。凹槽的尺寸、深度及表面處理則需確保換能器被穩固、緊密地貼合，最大限度減少信號在耦合層的衰減與畸變。這往往需要供應商具備強大的定制化設計與精密加工能力。
綜上所述，微管流量計換能器的選型，是一個平衡頻率特性、精密匹配管道尺寸，并根據安裝方式細化設計的過程。它遠非簡單的部件采購，而是一個涉及聲學、機械與流體測量的微系統設計環節。大禹電子憑借豐富的超聲波換能器產品線與深厚的技術積累，能夠?yàn)槟奈⒐芰髁坑?jì)項目提供從標準品選型支持到完全定制化設計的全方位解決方案，確保測量系統從核心傳感端即奠定精準、可靠的基礎。
