一、簡  介

單雙張檢測傳感器又叫做紙張傳感器，主要用于檢測紙張或者塑料、金屬薄膜，當這些材料通過傳感器的時候，傳感器能夠識別出是無紙、單張紙、多張紙三種狀態，同時輸出對應的狀態信號。主要應用于印刷,造紙,沖壓,方便面投包機等行業。

1. 產品描述

使用超聲波技術的單雙張檢測傳感器，主要用于監視多層紙張以及塑料和金屬薄膜。為了識別兩張或者兩張以上的薄片無意中粘在一起。每一層都與儲存的參考值進行比較并相應地被指示為單層或雙層，并且可以手動校正存儲值。主要用于檢測單雙張的單張通過和雙張報警功能，且不受被檢物體的振動,材質,顏色的限制，廣泛應用于造紙,沖壓,方便面投包機等行業。

超聲波技術的單雙張檢測傳感器，特別研制的超聲波換能器和獨創性的電子電路，可以應用于廣泛的材料厚度、透明膠片、薄金屬片等材質在運行過程中造成的雙張重疊的精確檢測。該超聲波系統是光電雙張檢測儀沒有辦法比擬的，因為它不依賴于材料的顏色。

超聲波技術的單雙張檢測傳感器相對于傳統的機械或者光學單雙張控制不需要設置就可以適應各種薄片材料，如電位器或者探頭等調整的方法都是多余的。

2. 產品特點
包含一個信號處理器和兩個超聲波傳感器(發射器和接收器)；
可靠檢測多層紙張、塑料板或金屬箔,感應范圍40-80mm；
測量材料范圍從20g/m2的紙張到400g/m2的卡片；
測量速度：15ms檢測一次
超聲波傳感器外形安裝尺寸：M18*1.5的螺紋
分辨率:3種信號(空氣,單張,雙張戓多張)輸出，可進行多種應用。

3. 產品原理
 一個高頻超聲波發射器在薄片的下面發射超聲波束。聲波引起薄板振動，而這也就會在薄板的另一面反過來產生一個非常小的聲波。

 這個小聲波被超聲波接收器接收。如果是兩張，一張在另一張上面，信號變的更加微弱，以至于基本不能到達接收器。

4、主要技術指標

供電電壓：DC 24V±15%

工作溫度: 探頭-20～70℃，儀表-20～60℃

存儲溫度：-40～80℃

工作區域：20g/m2的紙張到400g/m2的卡片

100g/㎡的紙張到1000g/㎡的單層紙板

LED顯示：顯示紙張狀態0、1、2

外殼材料：金屬

傳 感 器: 塑料（防腐介質請選用特規材料）

高低電平輸出：

缺紙：PNP輸出低電平0V, NPN輸出高電平24V；綠燈亮

單張：輸出PNP信號,常開（PNP輸出為高電平24V，NPN輸出為高電平24V）；黃燈亮

兩張或者多張：輸出NPN信號，常開（NPN輸出為低電平0V，PNP輸出為低電平0V）；紅燈亮

繼電器輸出：

缺紙：繼電器1常開，繼電器2常開

單張：繼電器1閉合，繼電器2常開

兩張或者多張：繼電器1常開，繼電器2閉合

●包含一個信號處理器和兩個超聲波傳感器(發射器和接收器)；

●可靠檢測多層紙張、塑料板或金屬箔,感應范圍40-60mm；
●測量材料范圍從20g/m2的紙張到1100g/m2的卡片；
●超聲波傳感器為M14外殼；
●分辨率:3種信號(空氣,單張,雙張戓多張)輸出，可進行多種應用。

 以下為具體選型

 DY-ZZCG-2PN-5V型:
模擬顯示：
缺紙：PNP輸出低電平0V, NPN輸出高電平5V；綠燈亮
單張：輸出PNP信號,常開（PNP輸出為高電平5V，NPN輸出為高電平5V）；黃燈亮
兩張或者多張：輸出NPN信號，常開（NPN輸出為低電平0V，PNP輸出為低電平0V）；紅燈亮

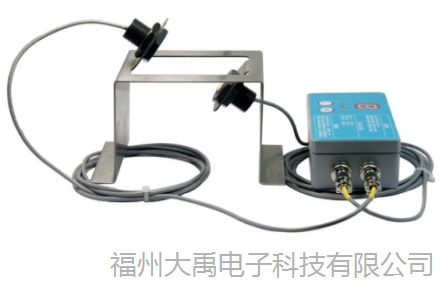

DY-ZZCG-2PN-24V型:
模擬顯示：
缺紙：PNP輸出低電平0V, NPN輸出高電平24V；綠燈亮
單張：輸出PNP信號,常開（PNP輸出為高電平24V，NPN輸出為高電平24V）；黃燈亮
兩張或者多張：輸出NPN信號，常開（NPN輸出為低電平0V，PNP輸出為低電平0V）；紅燈亮

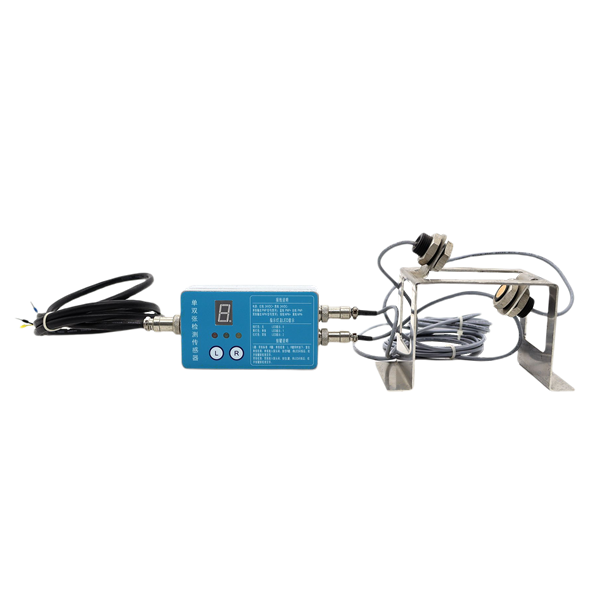

DY-ZZCG-R型:
模擬顯示：
缺紙：繼電器1常開，繼電器2常開
單張：繼電器1閉合，繼電器2常開
兩張或者多張：繼電器1常開，繼電器2閉合
DY-ZZCG-2PN-5V型:      DY-ZZCG-2PN-24V型:      DY-ZZCG-R型:

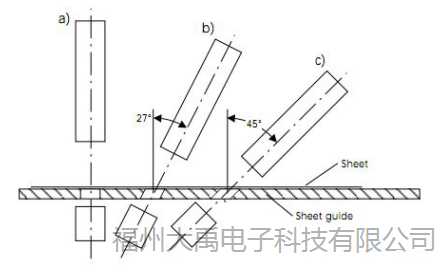

5、安裝方式

超聲波技術的單雙張檢測傳感器可以垂直于紙張安裝，在檢測普通紙張和薄膜時，紙張的擺動不會影響系統的功能。

對于薄金屬片和更厚的塑料膠片（例如：信用卡），建議系統傾斜27°安裝檢測。
對于特殊類型較厚紙張，系統應傾斜27°～30°安裝。
6.接線方式

DY-ZZCG-2PN-5V型:
藍色：PNP+            白色：PNP-
綠色：NPN+            黃色：NPN-
紅色：24VDC+        黑色：24VDC-
DY-ZZCG-2PN-24V型:
藍色：PNP+           白色：PNP-
綠色：NPN+           黃色：NPN-
紅色：24VDC+       黑色：24VDC-
DY-ZZCG-R型:
繼電器1：  藍色      白色
繼電器2：  綠色      黃色
紅色：24VDC+       黑色：24VDC-
7.注意事項

A. 黃線可靠接地！！！
B. 發射器和接收器之間的距離為40mm~80mm。安裝的時候精確的軸對準(±1°) 非常重要。

如果發射器和接收器的軸沒有對準，則工作性能會降低。

C. 建議安裝距離:60mm(±10mm)。
D. 建議安裝角度:27°±1°。
E. DY-ZZCG-2PN-5V型：DY-ZZCG-2PN-24V型：確保上電前信號輸出線（白、綠、黃）不短路。
F. 校準：
當出現紙張誤測，如單張紙誤測雙張紙或雙張紙誤測為單張紙的時候，進行以下操作
DY-ZZCG-2PN-5V型:
DY-ZZCG-2PN-24V型:
1、把一張紙放入兩個探頭之間，按右邊的按鍵，待三個信號燈閃爍后，放開右邊按鍵；
2、把兩張紙放入兩個探頭之間，按左邊按鍵，待三個信號燈閃爍后，放開左邊按鍵；
DY-ZZCG-R型:
1、把一張紙放入兩個探頭之間，按右鍵，待數碼管閃爍數字“1”后，放開右邊按鍵；
2、把兩張紙放入兩個探頭之間，按左鍵，待數碼管閃爍數字“2”后，放開左邊按鍵；
G.復位：
DY-ZZCG-2PN-5V型: DY-ZZCG-2PN-24V型:如果產品出現異常狀態，可嘗試兩個按鍵同時按下，待三個信號燈閃爍后，同時放開兩個按鍵，

即進行了產品復位。
DY-ZZCG-R型:  如果產品出現異常狀態，可嘗試兩個按鍵同時按下，待數碼管閃爍數字“0”后，同時放開兩個按鍵，即進行了產品復位。
H.工作區域內沒有明顯的風流動.

三、常用單張雙張檢測方法比較

四、應用范圍

探索單張雙張傳感器,雙張檢測器,雙張傳感器,雙張控制器,是一種無損檢測技術。利用超聲波來進行雙張檢測，對各種厚度的紙張以及金屬證卡等多種材料都可以使用。且不受被檢物體的振動,材質,顏色的限制，廣泛應用于印刷,造紙,沖壓,方便面投包機等行業。

目前對于紙張的檢測范圍分為兩種，20g～400g和100g～1100g。

五、安裝說明

此圖為探索超聲波單張雙張傳感器測量原理圖

客戶在使用單雙張超聲波傳感器過程中，安裝時要確保兩個探頭之間安裝時的角度對應性，不可偏移對射角度，以確保在一發一收的接收程中保持垂直發射和接收的對等關系。
