在氣象監測、風電評估、環境感知及智慧城市等眾多領域，大禹電子超聲波風速風向儀憑借其無活動部件、啟動風速低、維護量小及可同時測量風速風向等優勢，已成為現代流體測控的關鍵設備。其核心工作原理，是通過測量超聲波脈沖在固定路徑上的順、逆風傳播時差，來精確解算風速與風向。在這一精密測量鏈條中，驅動超聲波換能器發出穩定、強勁聲脈沖的高壓激勵電路，其性能與可靠性直接決定了整套儀表的測量精度、穩定性與環境適應性。

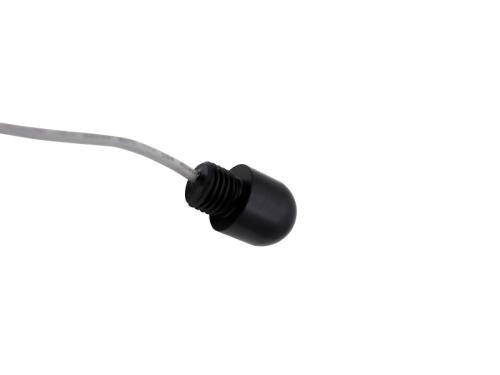

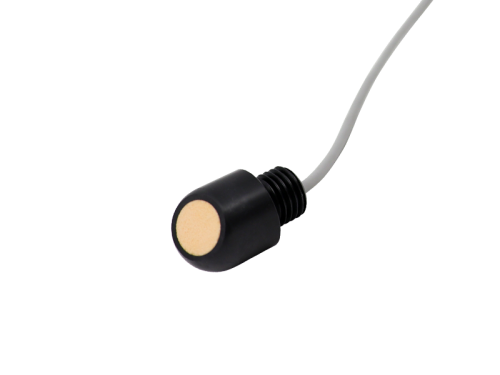

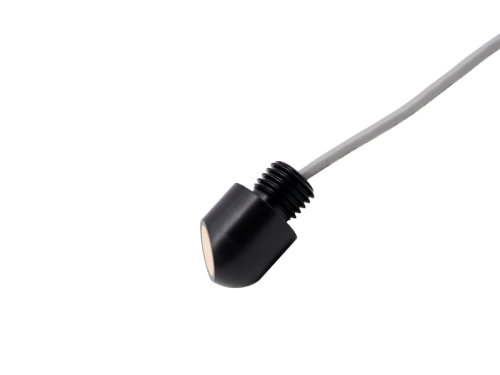

超聲波換能器需要數百伏量級的高壓脈沖激勵，才能產生足夠強度、指向性良好的超聲波信號。大禹電子在深入研發與長期工程實踐中，構建了一套成熟、穩健的高壓激勵電路設計方案，其核心流程體現為精準的能量轉換與釋放控制：
首先，由高性能單片機產生特定頻率的精準方波信號，作為整個發射時序的基準。隨后，該信號控制后端功率電路，將輸入的直流低壓(如24V)通過專門設計的高頻升壓變壓器，高效轉換為峰值達數百伏的高壓脈沖。 這一升壓過程并非簡單的電壓放大，而是涉及對能量存儲、快速切換與瞬時釋放的精密管理。最終，經阻抗匹配網絡優化后的高壓脈沖被加載至換能器兩端，激發其共振，產生滿足測量需求的超聲波信號。
這一看似簡潔的流程背后，蘊含著對電路設計與元器件選型的嚴苛要求，是確保儀表在各類復雜現場長期穩定運行的根本：
1.激勵電路中的儲能電容必須具備足夠容量，其存儲的電能需遠高于單次脈沖發射的需求，通常留有充分余量。這確保了即使在供電電壓瞬時波動時，每一次脈沖發射都能獲得飽滿、一致的能量供給，保障信號強度的穩定性。
2.負責高頻切換的MOS管，必須能夠承受高達數十安培的瞬時峰值電流沖擊。其快速開關特性與散熱能力，直接關系到發射效率與電路長期可靠性。
3.為適應不同工業現場多種供電條件，前級電路需具備寬電壓輸入范圍，例如兼容12V至40V直流輸入，確保在電壓波動時仍能穩定工作，為后端升壓電路提供堅實的“地基”。
4.升壓變壓器輸出端與換能器之間的阻抗匹配至關重要。良好的匹配能最大限度地將電能轉化為聲能，提升發射效率，同時減少電路中的信號反射與損耗，優化信號質量，并保護換能器與驅動電路。
大禹電子深諳“基礎決定高度”之理。我們通過對激勵電路每一環節的深耕與優化，賦予超聲波風速風向儀一顆強勁而穩定的“心臟”，使其能夠在從沿海高濕、高原低溫到工業現場的各類復雜電磁與氣象環境中，持續輸出精準、可信的數據，為客戶的監測、控制與決策系統提供堅實可靠的基礎感知支撐。
